本PLC板涂有進口絕緣漆，可防潮、防靜電、防短路、防腐蝕，具有很高的抗干擾性。

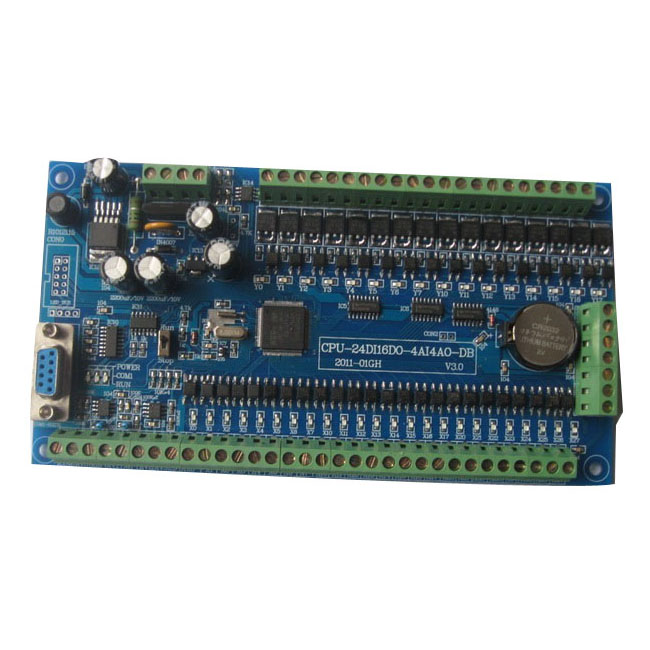

本PLC板是公司最新研發的高性能、低成本的仿三菱PLC，等同于三菱FX1N，PLC內部資源和三菱FX1N完全一樣。
40點的PLC板，其中開關量輸入24點，開關量輸出16點，模擬量輸入2路。本電路板可使用直流24V供電，也可使用交流18V供電。
開關量輸出分為繼電器型和晶體管型2種，繼電器采用高性能繼電器，輸出電壓為0-220V，最大輸出電流為3A；晶體管采用新型MOSFET，可承受的電流為17A。
PLC板模擬量輸入AD為12位精度，共4路（每一路即可以輸入電壓，也可以輸出電流。其中電壓的范圍為0-10V，電流的范圍為0-20mA）。
本PLC板具有以下的特點：
l能與多家人機界面連接，如臺達、Eview等，應用完全等同于三菱FX1N。
l與其它廠家PLC并聯運行。
l用三菱梯形圖語言編寫應用程序，支持三菱軟件FXGP_WIN_C以及最新軟件GX8.52，可在線下載以在線監控。
l本PLC可以擴展，最大可擴展成128點的系統。
CM3100單板可編程控制器16MR/MT 24MR/MT 32MR/MT 40MR/MT
| 規格 型號 |
輸入/輸出規格 |
附加單元 |
|
| 電源 （15W） |
輸入單元 |
輸出單元 |
通信端口 （選配） |
外形 尺寸 mm |
萬 年 歷 選配 |
擴展接口 |
|
| LED 選配 |
DI DO 選配 |
AI AO 選配 |
|
| DI |
高速 |
AB相 |
AI（選配） |
DO |
高速 |
形式 |
AO（選配） |
|
| 主 機 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| CM3100-40MR |
AC18V DC24V |
24 |
8軸 X0-X7 15K |
2軸 X0，X1 X6，X7 |
4通道0-4000 0-10V/0-20MA D8030-D8033 |
16 |
|
繼電器 2A/250V |
4通道 0-10000 0-10V D8082-D8085 |
COM1：RS232 COM2：RS485 |
188*100 |
鋰電 |
無 |
無 |
無 |
|
| CM3100-40MT |
AC18V DC24V |
24 |
8軸 X0-X7 15K |
2軸 X0，X1 X6，X7 |
4通道0-4000 0-10V/0-20MA D8030-D8033 |
16 |
4軸 Y0-Y3 15K |
晶體管 DC5-30V 0.3A/1點 |
4通道 0-10000 0-10V D8082-D8085 |
COM1：RS232 COM2：RS485 |
188*100 |
鋰電 |
無 |
無 |
無 |
|
*灰色為選配或無配置單元，標配產品無此功能，另外也可訂制繼電器晶體管混合型輸出，訂貨時請仔細核對�。�！
支持梯形圖編程、下載、監控，可對PLC產品設置加密口令。
COM1為程序上下載及與人機界面通信之端口.
有用于低端設備的裸板PLC和用于高端設備的標準PLC可供用戶選擇，更好的性價比。
本PLC采用世界上最為先進的微處理器內核ARM做為主控制芯片，運算速度超快，速度等同于FX3U。
別具一格的加密方式，讓你的程序保密性更好。
經工業現場測試，抗干擾和可靠性均達最佳水平。
